Techniseal

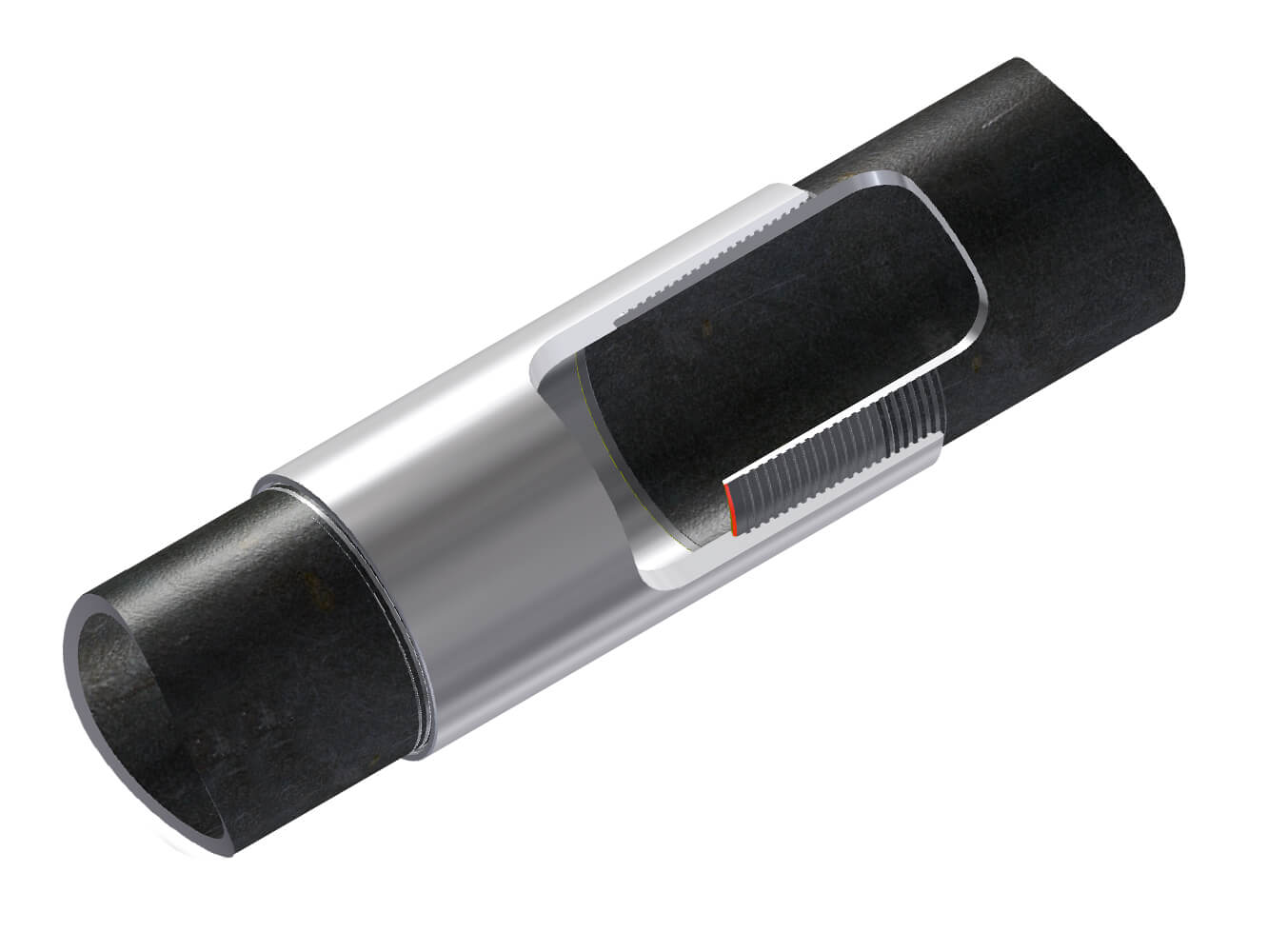

Die TPS TECHNISEAL Verbindung ist eine flexibel einsetzbare, hochbelastbare, nicht gestauchte gasdichte Muffenverbindung für Tubing und Casing.

TPS Techniseal eignet sich unter anderem besonders für den Einsatz als Förderrohr (Tubing) oder Futterrohr (Casing) in Anwendungsbereichen wie:

Gasbohrungen
Bohrungen mit hohen Betriebstemperaturen/Betriebsdrücken
tiefe Bohrungen
abgelenkte oder horizontale Bohrungen
Bohrungen, die betriebs –oder stimulationsbedingt hohen zyklischen Belastungen ausgesetzt sind (z.B. Injektionsbohrungen, thermisch belastete Bohrungen)
korrosive Einsatzumgebungen

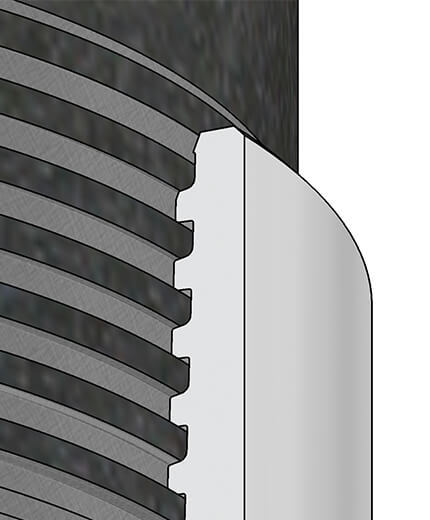

Thread Run Out and Face of Couplin

Option:
Special Clearance Special Bevel

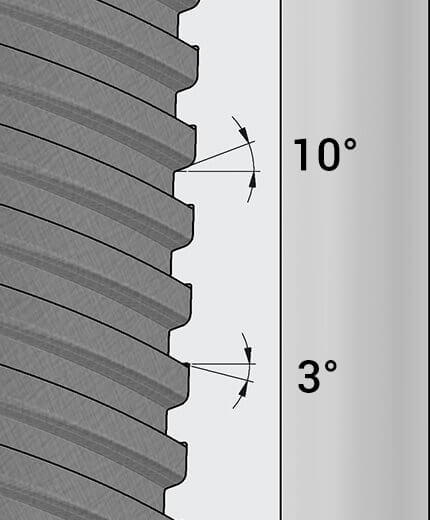

Buttress Type Thread Form:
Ø 2 3/8“ - 2 7/8“: 8 TPI
Ø 3 1/2“ - 4 1/2“: 6 TPI
Ø 5“ - 13 3/8“: 5 TPI
Taper 1:16

Option:

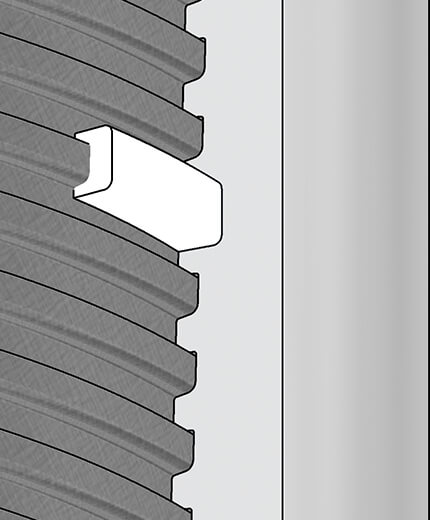

Resilient Seal Ring

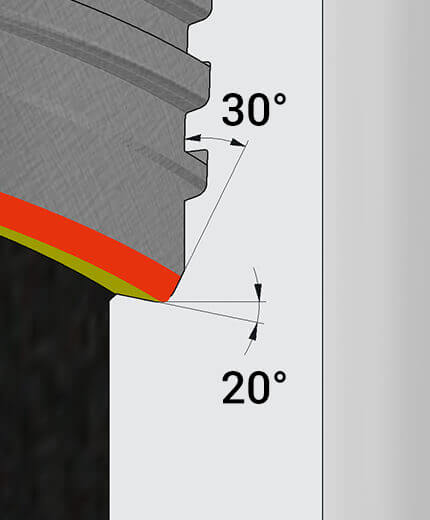

30° Metal to Metal Pressure Seal and 20° Reverse Angle Torque Shoulder Recess free internal transition zone

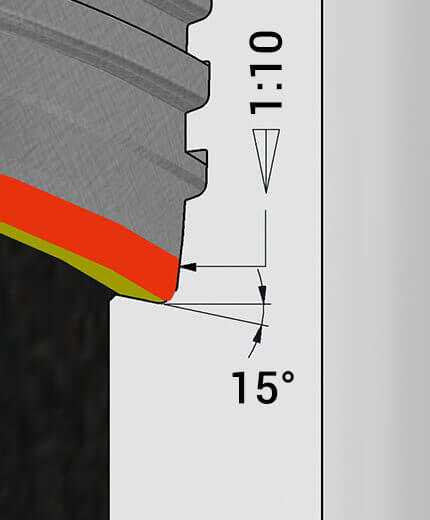

1:10 Metal to Metal Pressure Seal and 15° Positive Torque Shoulder

Merkmale

metallischer Gasdichtsitz (Tubing: 30° Dichtfläche, Casing: 10% kegelige Dichtfläche)
exzellente Beständigkeit gegen Kaltverschweißen dank verbessertem Buttress Gewindeprofil
Verhinderung möglicher Druckspitzen und somit eines früheren Versagens der Verbindung und seiner Dichtungskapazität dank optimaler Verteilung des Gewindefetts durch Schaffung eines Strömungsweges entlang des Gewindes
Außendurchmesser der Muffen meist kleiner als API Ausführungen
das stromlinienförmige Innenprofil der Verbindung ergibt einen gleichmäßigen Übergang zwischen Rohrzapfen und Muffe. Fließturbulenzen und Druckverluste werden vermieden und das Korrosionsrisiko wird auf ein Minimum reduziert
der lange Steg in der Muffe garantiert eine gleichmässige Spannungsverteilung in der Verbindung
die Verbinderzugbelastbarkeit beträgt bei üblichen Einsatzbedingungen 100%*
sehr gute Verschraubungshandhabung durch großen Toleranzbereich, sowie optimal ausgelegte Drehmomente
für spezielle Anforderungen sind auf Wunsch, technische Änderungen der nachfolgenden Standardangaben möglich.
Außendurchmesser 2,375“ - 7,000“ (60,30 mm – 177,80 mm)
Längenbereich 1,0‘ - 42,0‘ (0,3 m – 12,8 m)

* mit Ausnahme von einigen starkwandigen Casingausführungen

Optionen

Matched Stength: Erreichen von 100% Verbinderbelastbarkeit bei Casing mit grösseren Wandstärken
Special Clearance: für besondere Außendurchmesser anforderungen

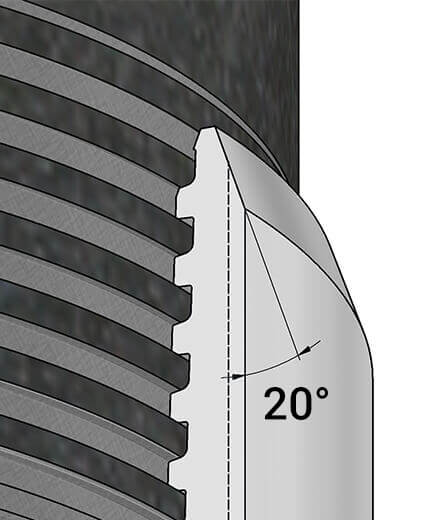

Special Bevel: mit 20° angefaster Muffe
Resilient Seal: mit zusätzlichem PTFE (Teflon) Ring
Innenbeschichtung

TPS TECHNISEAL Tubing werden in allen API vorgegebenen Range-Längen gefertigt. Ebenso sind Sonderlängen, Pup-Joints, X-Over, usw. gemäß Kundenanforde rungen herstellbar. Wir halten die am häufigsten nachgefragten Ausführungen und Gütestufen zur sofortigen Lieferung auf Lager.
