Topseal

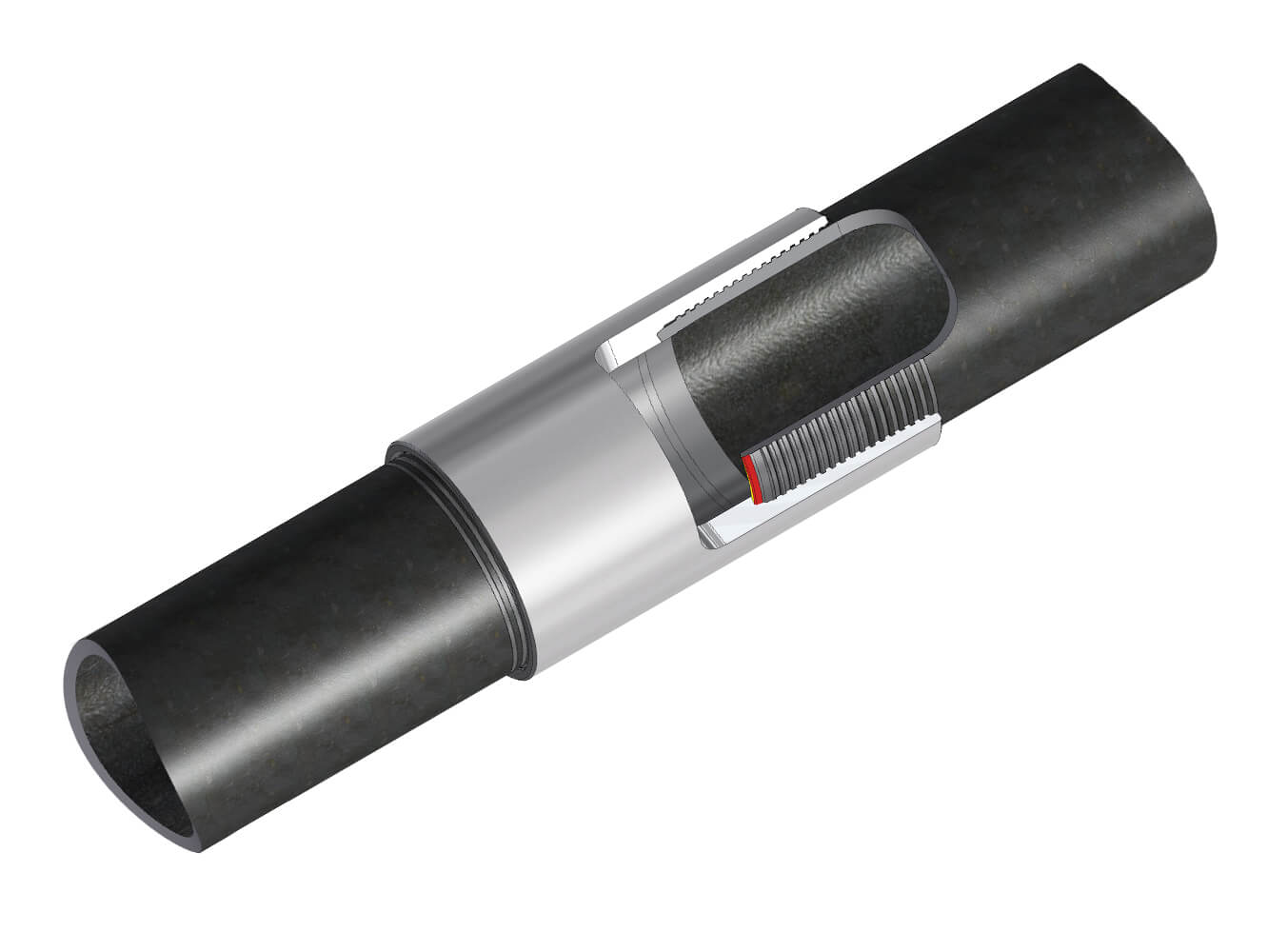

Die TPS TOPSEAL Muffenverbindung (T&C) für Tubing und Casing wurde speziell für die Herausforderungen der anspruchsvollsten Bohrlochbedingungen von heute entwickelt und ist mit VAM TOP von Vallourec kompatibel. TPS Topseal weist ein verbessertes Premium-Verbindungsdesign auf, das speziell für jede Art von kritischen Bedingungen konzipiert wurde, bei denen die Sicherstellung der Bohrlochintegrität durch Gasdichtigkeit unter extremer kombinierter Belastung erwartet wird, ganz unabhängig vom Bohrlochprofil (vertikal, abgelenkt oder horizontal) oder den Betriebsbedingungen (Onshore, Offshore) über die gesamte Betriebslebensdauer der Bohrung.

Die Vorteile der TPS TOPSEAL Gewindeverbindung machen sie u.a. bestens geeignet für die folgenden Einsatzkonstellationen:

Förderstrang für Öl- und Gasbohrungen (Tubing/Casing)
Zwischenrohrtour (Intermediate Casing)
Work String (Bohrlochtesten, Fracturing Vorgänge, Bohrlochinterventionen)
Sauergasanwendungen untertage (siehe Anwendungsbereich)

Option:

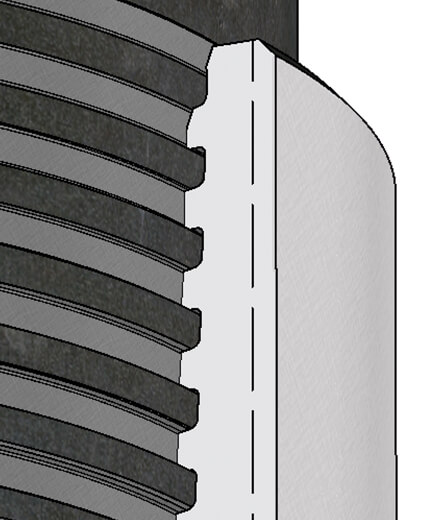

Special Clearance 90%
Special Clearance 80%

Option:

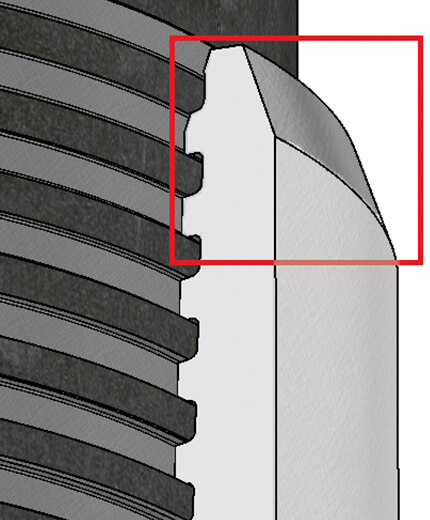

Special Bevel

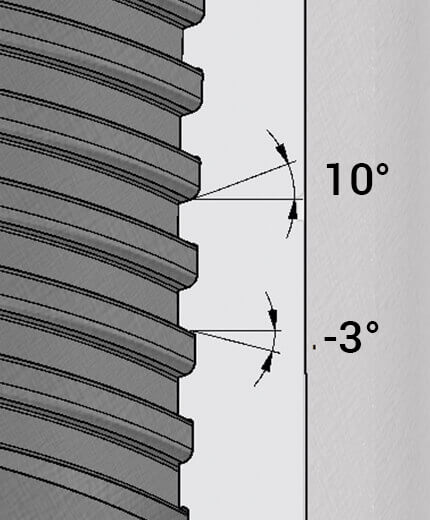

Thread Form:
Ø 2.875“: 8 TPI
Ø 3.5 - 4.5“: 6 TPI
Ø 5“ - 5.5“: 5 TPI

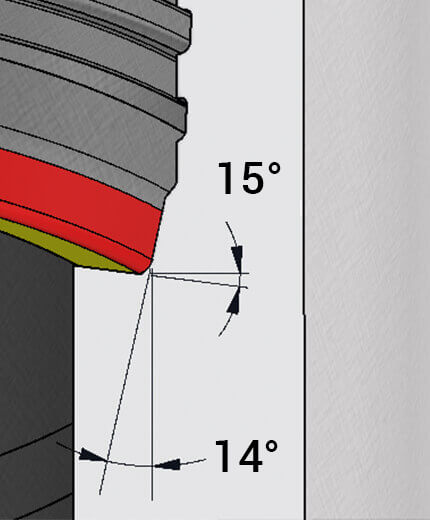

Tubing
15° Torque Shoulder
14° Metal to Metal
Pressure Seal

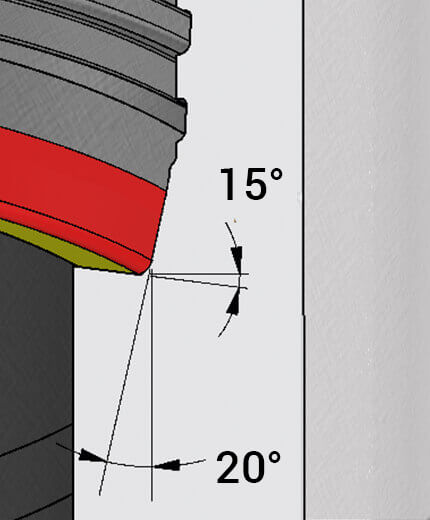

Casing
15° Torque Shoulder
20° Metal to Metal
Pressure Seal

Merkmale

Mittels seiner metallischen Dichtung bietet die TPS-Topseal-Gewindeverbindung 100% Ausnutzung des Streckgrenzenwertes der eingesetzten Gütestufe für Innendruck, Außendruck- und Zugbeanspruchung
100 % der Kompressionskapazität für Tubing (2 7/8“ - 4 ½“ OD) und 60 % für Casing (5“ - 5 ½“ OD)
Verbessertes Muffendesign mit glattem Innenprofil minimiert das Risiko von Strömungsturbulenzen während der Förderung oder zyklischen Vorgänge (z. B. Fracturing)
Spezielles Gewindeprofil, das die Verbindungsleistung bei kombinierter Belastung (u.a. kein Herausspringen des Gewindes) erheblich bessert
Robustes Dichtungsdesign, das die Dichtungskapazität der Verbindung auch nach wiederholtem Einbau gewährleistet
Längenbereich 1,0‘ - 42,0‘ (0,3 m – 12,8 m)

Optionen

Alle gängigen API Gütestufen sind verfügbar; weitere Gütestufen für spezielle Anwendungen auf Anfrage
Sonderausführungen (Special Bevel/Special Clearance, spezifische Drift-Anforderungen) auch auf Anfrage erhältlich
Innenbeschichtung

TPS TOPSEAL Tubing werden in allen API vorgegebenen Range-Längen gefertigt. Ebenso sind Sonderlängen, Pup-Joints, X-Over, usw. gemäß Kundeanforderungen herstellbar. Wir halten die am häufigsten nachgefragten Ausführungen und Gütestufen zur sofortigen Lieferung auf Lager.

Übersicht der vorhandenen Werkstoffe

Zum Datenblattgenerator
